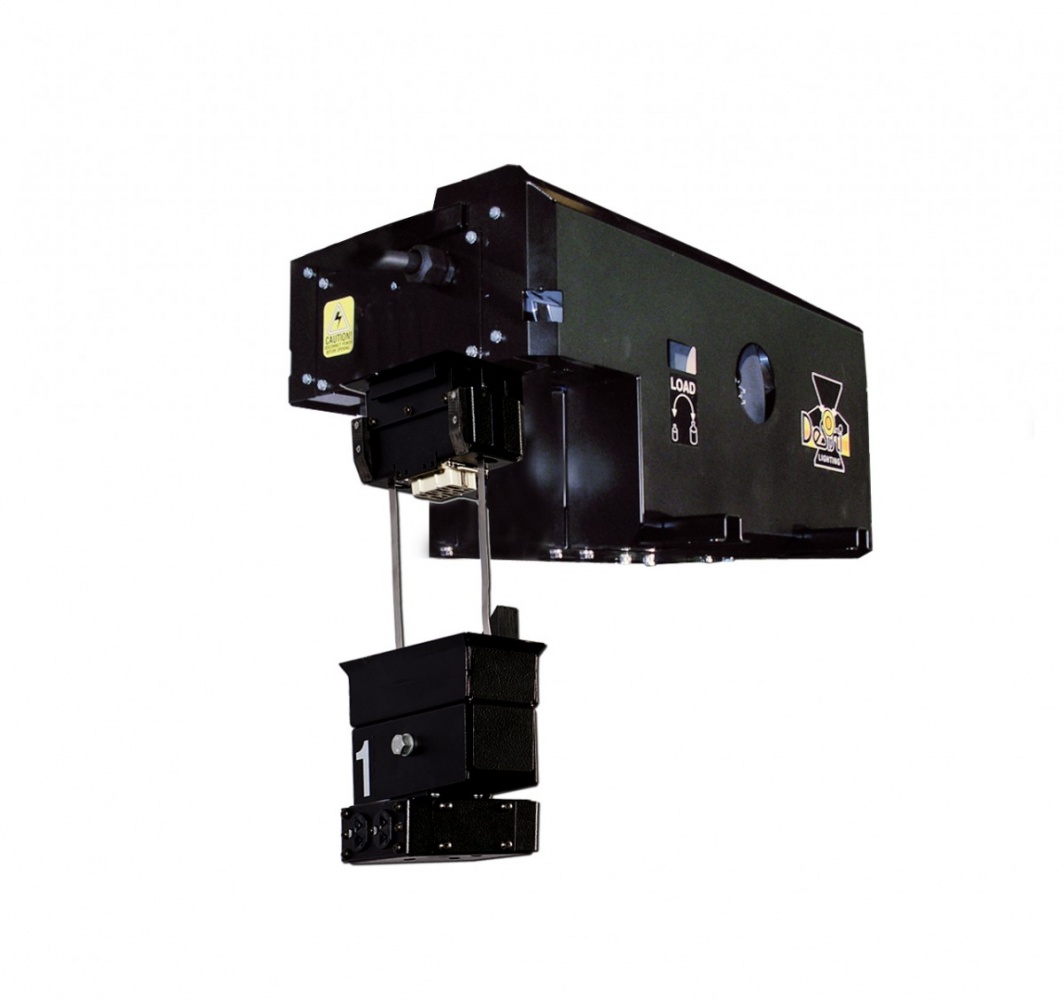

DeSisti CH250 POINT HOIST

• BEZPEČNOSŤ
CH250 Point Hoist (motorizované zdvíhacie zariadenie) je vybavený elektrickým odpojením, ktoré umožňuje, aby sa osvetľovacie zariadenie znížilo na úroveň zeme za účelom výmeny lampy alebo servisu bez potreby spravovať elektrické napájacie káble pri spúšťaní zariadenia. Toto sa dosiahne odpojením stacionárneho horného kontaktného člena (napájací zdroj) od spodného kontaktu / pohyblivého člena (svietidla) bez potreby odblokovania zariadenia. Kým sú v hornej polohe a sú pripojené k prúdu, zostava drieku a vedenia a zostava horného kontaktu udržiavajú kladný kontaktný tlak, pričom sú držané v polohe pomocou samonosného motora so závitovkovým prevodom.Je schopný zdvihnúť bremená až do 114 kg SWL (bezpečné pracovné zaťaženie) a má vzdialenosť zdvihu 19,8 metra.Zahŕňa všetky bezpečnostné normy stanovené medzinárodne uznávanými skúšobnými orgánmi TÜV podľa nemeckých noriem, noriem DIN 15560 časť 46.Tieto normy sú priamo spojené s bezpečnosťou závesných systémov namontovaných nad zhrom...aždením ľudí. Medzi bezpečnostné prvky patrí dynamický samonosný motor so šnekovým prevodom s uhlom skrutkovice menší ako 4 stupne, aby sa zabránilo spätnému navíjaniu v dynamickej alebo statickej polohe. Dve nezávislé zdvíhacie šnúry z nehrdzavejúcej ocele (10 × 0,3 mm, každá časť so zaoblenými hranami), pričom sila pretrhnutia každej zdvíhacej šnúry je 450 kg. Existujú dve sady bezpečnostných mikrospínačov, jedna pre hornú hranicu (plus ďalší núdzový bezpečnostný spínač) a jedna pre spodnú hranicu (plus dodatočný núdzový bezpečnostný spínač). Oceľový pás.

• FLEXIBILITA

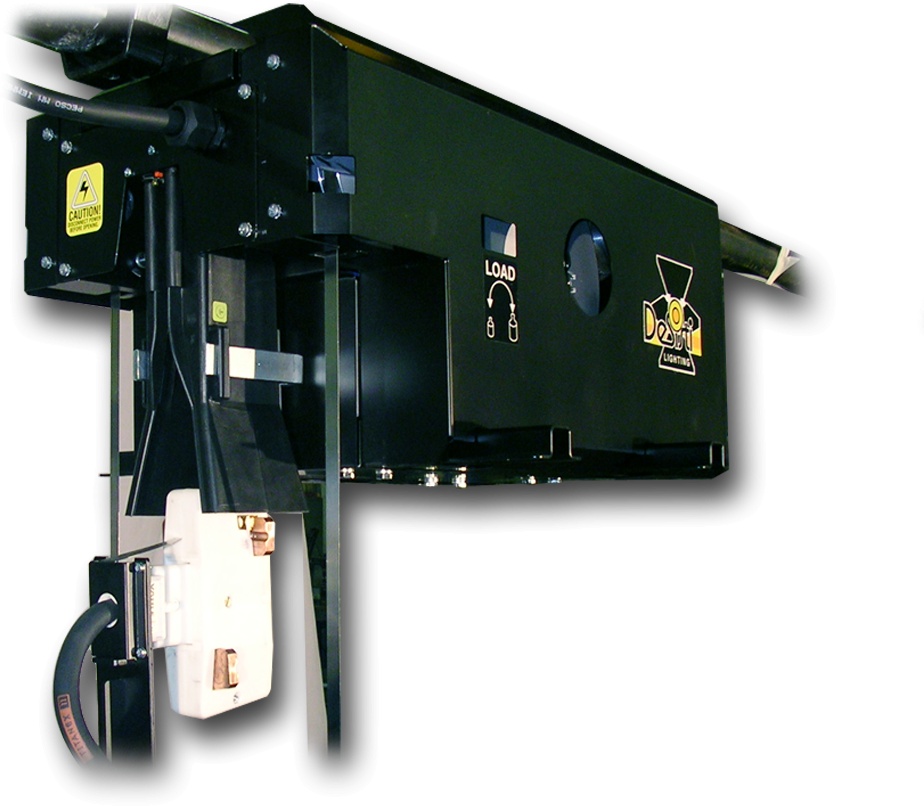

Horný stacionárny člen meria iba 9” V X 10” Š X 25” L a obsahuje dva nezávislé bubny so zdvíhacím pásom schopné spustiť svietidlo až do 65', zostavu motorového navijaka, bezpečnostné mikrospínače na detekciu preťaženia a uvoľnenia šnúry a koncové spínače, dva pre hornú a dva pre spodnú (1+1) bezpečnosť. Plytký kryt stacionárneho člena umožňuje montáž kladkostroja v tesných priestoroch v rámci stropu.CH250 môže byť vybavený 5-pólovým elektrickým odpojovačom až pre dva 20 A obvody so spoločným uzemnením. Spodná zostava drieku a vodiacej lišty, ktorá je odpojená, keď sa kladkostroj spúšťa na úroveň zeme kvôli výmene lampy, obsahuje aj výstup na testovanie náhradných lámp, keď je na úrovni zeme.

• MECHANIKA
Mechanická konštrukcia obsahuje dva prvky, stacionárnu hornú kontaktnú zostavu, ktorá obsahuje dva nezávislé zdvíhacie bubny, jeden pre každú zdvíhaciu linku, zostavu motorového navijaka, bezpečnostné mikrospínače na detekciu preťaženia a uvoľnenia šnúry a koncové spínače, pohyblivý spodný člen obsahuje zostavu párovacieho drieku a vodiacej lišty, ktorá odpája jednoduché alebo dvojité 20 ampérové obvody pri spúšťaní kladkostroja a 20 ampérový výstup na testovanie náhradných lámp.
• CH250 Point Hoist je schopný zdvihnúť (SWL) bezpečné pracovné zaťaženie 114 kg, maximálna vzdialenosť zdvihu je 65 stôp / 19,8 metra.

• VOLITEĽNÉ VLASTNOSTI:
1. JEDNODUCHÉ OVLÁDANIE TLAČIDLAMI NAHOR/NADOL CEZ OVLÁDACÍ SYSTÉM PBS.
2. SKUPINOVÉ OVLÁDANIE DIAĽKOVO CEZ OVLÁDACÍ SYSTÉM HMC.
3. DMX Up/Down a polohovacie ovládanie cez štandardnú riadiacu dosku osvetlenia alebo akékoľvek DMX ovládanie

VIAC

Na objednávku

pdf492 kB

CH 250 POINT HOIST

CENA:

na dopyt

Pridať
do ponuky

Uvedená cena je orientačná.
Vložte tovar do košíka a odošlite pre vypracovanie aktuálnej cenovej ponuky.

SAFETY The CHANDELIER HOIST (motorized lifting device) features an ELECTRICAL

DISCONNECT which allows a lighting Fixture to be lowered to ground level for relamping or servicing without the need to manage the electrical feed cables as the device is lowered. This is accomplished by disconnecting the stationary upper contact member (the Power feed) from the lower contact / movable member (the luminaire) without the need to unlatch the device. While in the upper position and connected to the current, the stem and guide assembly and the upper contact assembly maintain positive contact pressure while being held in position via the self sustaining worm-geared set motor. The CHANDELIER HOIST is capable of lifting loads up to 250lbs (114 kg) SWL (safe working load) and has a TRAVEL DISTANCE of up to 65’ (19.8 meters). The CHANDELIER HOIST incorporates all safety standards set forth by the Internationally recognized testing authorities of TÜV to the German standards, the DIN 15560 part 46 standards, and by UL laboratories standards. These standards are directly associated with the safety of suspensions systems mounted above an assembly of people. The safety features incorporated into the CHANDELIER HOIST include, a dynamic self sustaining worm-geared set motor with a screw helix angle less than 4 degrees to prevent back winding in a dynamic or static position. TWO independent Stainless Steel Band (10×0.3 mm. section each with rounded edges) lifting lines, with the breaking force of each Lifting Line being 990 lbs (450 kg). There are two sets of Safety Micro Switches, one for the top limit (plus an extra emergency safety switch) and one for the bottom limit (plus an extra emergency safety switch.) The Chandelier Hoist has both overload and slack line detection on each Stainless Steel Band.

• FLEXIBILITY The CHANDELIER HOIST’S upper stationary member measures only 9” H X 10” W X 25” L and houses TWO Independent Lifting Band Drums capable of lowering the Luminaire up to 65’,... a Motor Winch Assembly, Safety Micro Switches for Overload and Slack Line Detection and the Limit Switches, Two for the top and Two for the bottom (1+1) safety. The shallow housing of the Stationary Member allows the hoist to be mounted in tight spaces within the ceiling. The CHANDELIER HOIST can be specified with a 5 pole electrical disconnect for up to (2) 20 amp Circuits with a Common Ground. The lower Stem and Guide Assembly, which is disconnected as the hoist is lowered to ground level for lamp replacement, also contains an outlet for testing the replacement lamps while it is at ground level.
• MECHANICAL The Mechanical Design incorporates TWO elements, a stationary upper contact assembly which houses TWO Independent Lifting Drums, one for each lifting line, a Motor Winch Assembly, Safety Micro Switches for Overload and Slack Line Detection and the Limit Switches, The movable Lower member contains the Mating Stem and Guide Assembly, which disconnects the single or double 20 amp circuits as the hoist is lowered and a 20amp outlet for testing the replacement lamps.
• OPERATIONAL The CHANDELIER HOIST is capable of lifting a (SWL) safe working load of 250lbs /114 kg, the maximum travel distance is 65 feet / 19.8 meters.
• OPTIONAL FEATURES The De Sisti CHANDELIER HOIST offers several unique optional features:
1. SIMPLE UP/DOWN PUSH BUTTON CONTROL VIA PBS CONTROL SYSTEM.
2. GROUP CONTROL WITH REMOTE VIA HMC CONTROL SYSTEM.
3. DMX Up/Down and Positioning Control via a standard lighting control board or any DMX control
